Właściwości mechaniczne

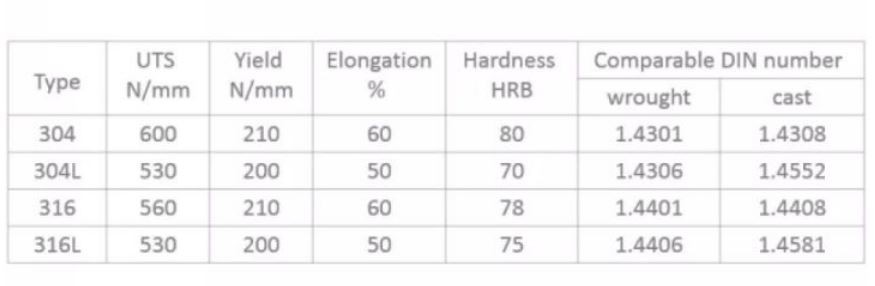

Austenityczna stal nierdzewna ma najniższą granicę plastyczności ze wszystkich stali. Dlatego biorąc pod uwagę właściwości mechaniczne, austenityczne stale nierdzewne nie są najlepszym materiałem na trzpień zaworu, ponieważ aby zapewnić pewną wytrzymałość, należy zwiększyć średnicę trzpienia zaworu. Granica plastyczności nie może być zwiększona przez obróbkę cieplną, ale może być uzyskana przez formowanie na zimno.
wydajność magnetyczna
Ze względu na szerokie zastosowanie austenitycznej stali nierdzewnej, wielu z nas ma fałszywe wrażenie, że cała stal nierdzewna nie ma magnetycznego. W przypadku austenitycznej stali nierdzewnej można to rozumieć jako niemagnetyczne, ponieważ prawdą jest, że kute stale nie mają magnetycznego po hartowaniu, ale SS304 będzie nieco magnetyczny po formowaniu na zimno. Do odlewania stali nierdzewnej, jeśli materiał jest w 100% austenityczną stalą nierdzewną, to nie jest magnetyczny.
Stal nierdzewna typu niskowęglowego
Odporność na korozję austenitycznej stali nierdzewnej pochodzi z utleniającej chromowanej warstwy ochronnej utworzonej na powierzchni metalu. Jeśli materiał zostanie podgrzany do wysokiej temperatury od 450 ° C do 900 ° C, struktura materiału zmieni się, a węglik utworzy się wzdłuż krawędzi kryształu. W ten sposób na krawędzi kryształu nie może powstać warstwa ochronna tlenku magnezu, co zmniejsza odporność na korozję. Korozja ta nazywana jest "korozją międzykrystaliczną".
W rezultacie opracowano stal nierdzewną 304L i stal nierdzewną 316L w celu zwalczania tej korozji. Zarówno stal nierdzewna 304L, jak i stal nierdzewna 316L mają niższą zawartość węgla, więc nie będzie problemu karbonizacji, a "korozja międzykrystaliczna" nie wystąpi.
Należy zauważyć, że wrażliwość między wyższą korozją międzykrystaliczną nie oznacza, że materiały niskowęglowe są łatwiejsze do korozji. W środowisku o wysokiej zawartości chlorków wrażliwość ta jest wyższa.
Należy pamiętać, że zjawisko to jest spowodowane wysoką temperaturą (450 ° C-9000c), a zwykle jest bezpośrednim powodem osiągnięcia tak wysokiej temperatury. W przypadku zaworu motylkowego z miękkim gniazdem, ponieważ nie kontynuujemy spawania na płycie zaworu, nie ma większego sensu stosowanie niskowęglowej stali nierdzewnej, podczas gdy większość specyfikacji będzie wymagać również stali nierdzewnej 304L lub stali nierdzewnej 316L.
Dlaczego stal nierdzewna również rdzewieje?
Dlaczego stal nierdzewna również rdzewieje? Kiedy na powierzchni rur ze stali nierdzewnej pojawiają się brązowe plamy rdzy, ludzie byli zdumieni: "Stal nierdzewna nie jest zardzewiała, zardzewiała nie jest stalą nierdzewną, mogą to być pewne problemy ze stalą", podczas gdy jest to po prostu fałszywa koncepcja stali nierdzewnej, ponieważ stal nierdzewna jest również zardzewiała w określonych okolicznościach.
