Koło pasowe paska klinowego
SSTmachinery jest jednym z najbardziej profesjonalnych producentów kół pasowych paska klinowego w Chinach.
Koło pasowe składa się z obręczy, środnika (szprychy) i piasty. Pierścieniowa część zewnętrznego pierścienia koła pasowego nazywana jest obręczą. Obręcz jest częścią roboczą koła pasowego, na której osadza się pasek napędowy i wykonana jest z rowka trapezowego. Ponieważ kąt zawarty pomiędzy dwiema stronami zwykłego paska klinowego wynosi 40 stopni, kąt klina jest zmniejszony, aby dostosować się do odkształcenia przekroju paska klinowego, gdy jest on zginany na kole pasowym.
Dlatego kąt rowka zwykłego koła pasowego paska klinowego wynosi 32 stopnie, 34 stopnie, 36 stopni i 38 stopni (określane w zależności od typu paska i średnicy koła pasowego).
Klasyfikacja koła pasowego klinowego:
Powszechnie stosowana konstrukcja koła pasowego paska klinowego obejmuje typ pełny, typ środnika, typ kryzy i typ szerokości koła.
1. Koło pasowe pełne przyjmuje się, gdy średnica odniesienia jest mniejsza lub równa 2,5 średnicy wału.
2. Koło pasowe typu środkowego przyjmuje się, gdy średnica odniesienia jest mniejsza lub równa 300 mm.
3. Koło pasowe z kryzą stosuje się, gdy różnica między średnicą wewnętrzną i zewnętrzną kryzy jest większa lub równa 100 mm.

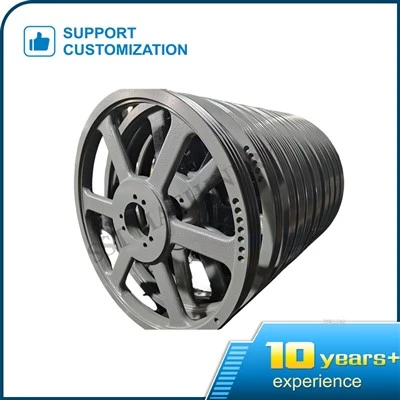

4. Koło szprychowe przyjmuje się, gdy średnica odniesienia jest większa niż 300 mm.
Możemy zapewnić klientom produkty o wysokiej jakości i rozsądnej cenie. Możemy wyprodukować koło pasowe zgodnie z normami DIN, ANSI, ISO i innymi normami lub rysunkami.
Zapewniamy również klientom najbardziej troskliwą obsługę i wsparcie techniczne. Skontaktuj się z nami natychmiast i uzyskaj szybką wycenę.
