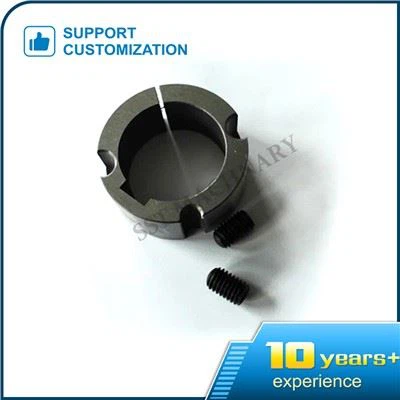

Tuleja blokująca Qd stożkowa

Zasada konstrukcji mocowania stożkowego: wśród systemów złączek stożkowych najbardziej znane to „międzynarodowe” i „Morse”. Pierwsza ma zbieżność 3,5 cala na stopę, kąt zbieżności 15 stopni 48 stóp i nie ma zdolności samoblokowania. Przy braku siły mechanicznej dopasowane części można łatwo rozdzielić. Typowy stożek Morse'a służy do mocowania wiertła lub stożka rozwiercającego do mocowania osi obrabiarki. Jego zbieżność wynosi 0,625 cala średnicy na stopę długości, a kąt stożka wynosi 2 stopnie 59 stóp, co pozwala zachować zdolność samoblokowania nawet w warunkach smarowania.

Stosowanie zasady stożka do mocowania części na wale zasadniczo polega na przekształceniu siły osiowej w siłę promieniową. Konstrukcja ta powinna zapewniać maksymalną siłę mocowania i jednocześnie umożliwiać łatwe oddzielenie części. Można to osiągnąć ustawiając stożek pod najlepszym kątem (8stopień).

Krótko wyjaśnij siłę dopasowania tulei stożkowej (tuleja stożkowa 2517): gdy siła osiowa wciśnie tuleję stożkową w piastę, na styku wału z tuleją stożkową, tuleją stożkową i piastą zostaną wygenerowane siły promieniowe, a ciśnienia te mogą osiągnąć 70-80n/mm2 (pH > PS). Na stożkowej powierzchni koła pasowego i tulei stożkowej powstają obwodowe naprężenia rozciągające i obwodowe naprężenia ściskające, które mogą osiągnąć 160-190 n/mm2.

Dlatego w pasującym projekcie koła pasowego i tulei stożkowej (tuleja stożkowa 2517) określa się dopasowanie koła pasowego i tulei stożkowej, a otwór wału tulei stożkowej musi mieścić się w dopuszczalnym maksymalnym otworze wału.

Po wykryciu pęknięć w tulei stożkowej (tuleja stożkowa 2517) podczas użytkowania, operatorzy nie powinni zajmować się nimi bez zezwolenia, lecz muszą je zidentyfikować i naprawić profesjonaliści. Jeśli pęknięcie jest płytkie, powierzchnię można poddać obróbce przed badaniami nieniszczącymi. Jeśli nie ma pęknięcia, można go użyć ponownie. Jeżeli pęknięcie nadal występuje, zostanie ono złomowane. Konkretny rozmiar naprawy zostanie określony przez profesjonalnych techników.
